产品规格表

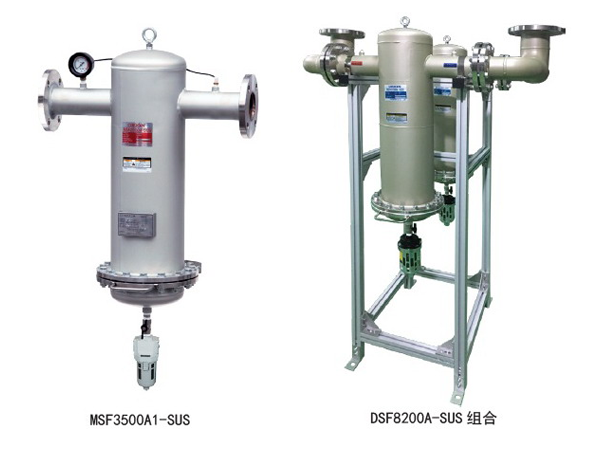

型 号 | LSF/MSF | 2900A1-SUS | 3500A1-SUS | 4100A1-SUS | |
DSF/KSF | 2900A-SUS | 3500A-SUS | 4100A-SUS | ||
处理空气量（0.69MPa 时）※1 | ㎥/min | 29 | 35 | 41 | |
外壳材质 | 不锈钢 | ||||
适用范围 | 使用压力范围 | MPa | 0.05 〜 0.98（仅 DSF0.2 ～ 0.98） | ||
入气温度范围 | ℃ | 5〜 60 | |||
环境温度范围 | ℃ | 2〜 60 | |||
性 能 ※2 | 过滤精度 | DSF:5μm（水滴分离效率 99％）、LSF:1μm（过滤效率 99.999％）、MSF:0.01μm（过滤效率 99.999％）、KSF: 以活性碳纤维吸附 | |||
出口油分浓度 | wt ppm | MSF:0.01、KSF:0.003 | |||
压力损失 | MPa | DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01・通常 0.02、KSF: 0.01 | |||
滤芯更换周期（使用时间・压力损失）※3 | 1 年或当压降提前到达 DSF:0.02MPa、LSF・MSF ：0.035MPa 时，适时更换 | ||||
主要尺寸 | 空气连接口径（法兰） | 2 1/2B（65A） | 3B（80A） | ||
尺寸（长×宽×高） | DSF ：377×590×1012 LSF・MSF ：377×590×996 KSF ：377×590×828 | DSF ：377×590×1169 LSF・MSF ：377×590×1153 KSF ：377×590×985 | |||
重 量 | kg | DSF・MSF ：27/LSF ：26/KSF ：25 | DSF・MSF ：32/LSF ：31/KSF ：30 | ||
滤 芯 | 型号:EDS/ELS/EMS/EKS | 1300 | 2000 | ||
使用支数 | 支 | 2 | |||
附属品 | 自动排水器※4 | FD-10-A（DSF） FD2（LSF・MSF） KSF 不附带自动排水器 | |||
差压计 | DGX-50A（除 MSF 附属外，其他需另外购买） | ||||
型 号 | LSF/MSF | 5300A1-SUS | 6100A1-SUS | 8200A-SUS组合 | |
DSF/KSF | 5300A-SUS | 6100A-SUS | 8200A-SUS组合 | ||
处理空气量（0.69MPa 時） | ㎥/min | 53 | 61 | 82 | |
外壳材质 ※1 | 不锈钢 | ||||
使用范围 | 使用压力范围 | MPa | 0.05 〜 0.98（仅 DSF0.2 ～ 0.98） | ||
入气温度范围 | ℃ | 5〜 60 | |||
环境温度范围 | ℃ | 2〜 60 | |||
性 能 ※2 | 过滤精度 | DSF:5μm（水滴分离效率 99％）、LSF:1μm（过滤效率 99.999％）、MSF:0.01μm（过滤效率 99.999％）、KSF: 以活性碳纤维吸附 | |||
出口油分浓度 | wt ppm | MSF:0.01、KSF:0.003 | |||
压力损失 | MPa | DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01・通常 0.02、KSF: 0.01 | |||
滤芯更换周期（使用时间・压力损失）※3 | 1 年或当压降提前到达 DSF:0.02MPa、LSF・MSF ：0.035MPa 时，适时更换 | ||||
主要尺寸 | 空气连接口径（法兰） | 4B（100A） | |||
尺寸（长×宽×高） | DSF ：442×640×1245 LSF・MSF ：442×640×1229 KSF ：442×640×1061 | 945×1130×1620 | |||
重 量 | kg | DSF・MSF ：48/LSF ：47/KSF ：46 | DSF・MSF:122/LSF:120/KSF ：118 | ||
滤 芯 | 型号：EDS/ELS/EMS/EKS | 2000 | |||
使用支数 | 支 | 3 | 4 | ||
附属品 | 自动排水器 ※4 | FD-10-A（DSF） FD2（LSF・MSF） KSF 不附带自动排水器 | FD-10-A×2(DSF)FD2×2(LSF・MSF)KSF不附带 | ||
差压计 | DGX-50A（除 MSF 附属外，其他需另外购买） | DGX-50A×2（除MSF附属外，其他需另外购买） | |||
其他 | — | 脚・过滤器固定带等（需要现场组装） | |||
※1处理空气量为换成空压机吸入状态时的值（大气压、32℃、75％）。
※2处理空气条件为 ：入口空气压力 0.69、入口空气温度 32℃、入口空气露点 ：大气压下 -17℃（压力下 10℃）(MSF,KSF)、入口油分浓度 3wt ppm(LSF/MSF)・0.01wt ppm(KSF)。
※ 3 压力损失或使用期限哪个先到达时，敬请更换。更换期限无保证值。另外，根据产品环境、运行条件等不同可能提前更换。
※ 4 自动排水器 全部为浮子式。※ MSF 系列务必安装在空气干燥机后面。
※ KSF 系列务必安装在空气干燥机、LSF、MSF 的后面。
※ 空气出入口法兰负载必须小于 120kg，因此，请给接往本过滤器的配管类加装支架。
